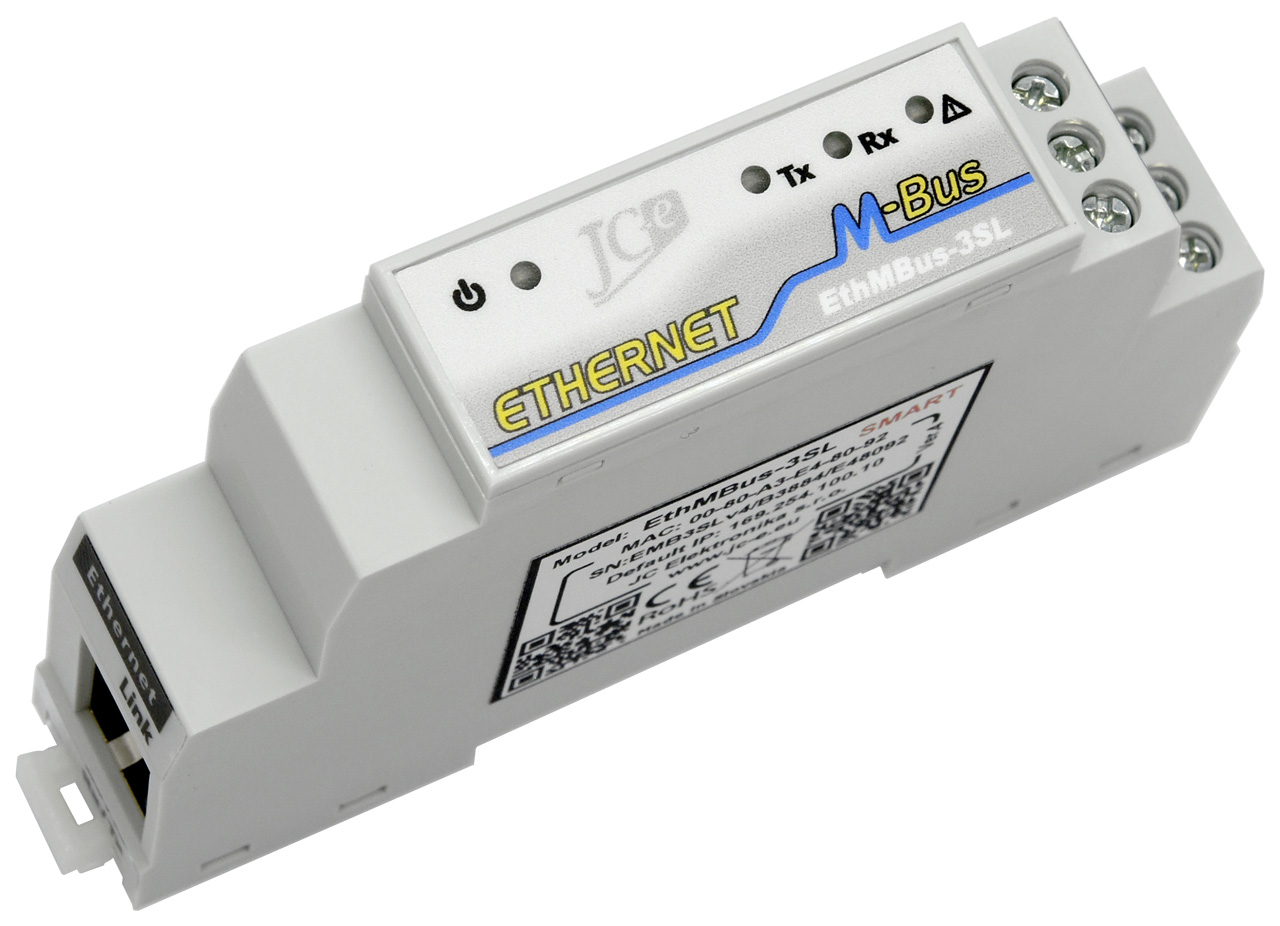

EthMBus-3SL SMART, rada Base
Komunikačný prevodník Ethernet na M-Bus
|
|
|
Prevodník pre SMART metering
Je určený na vzdialenú komunikáciu s M-Bus meračmi prostredníctvom
počítačovej siete Ethernet v automatizácii budov, rodinných domov a podobne.

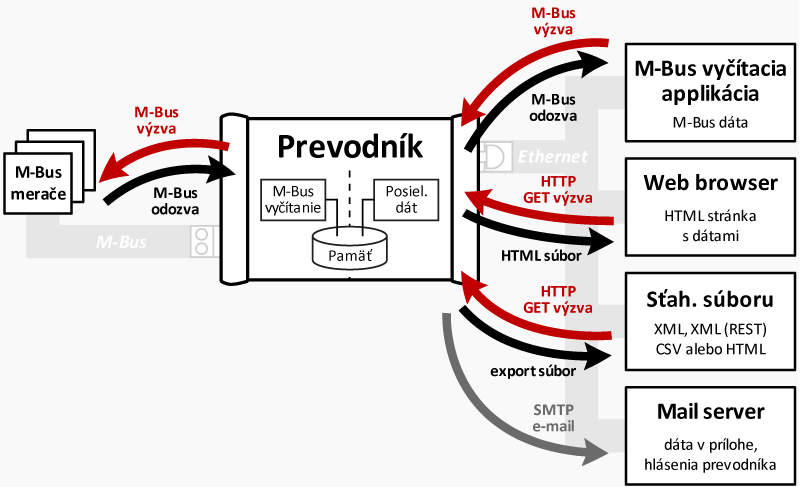

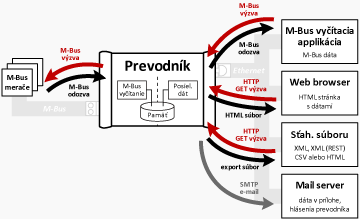

Prevodník v režime Smart M-Bus funguje ako M-Bus server.
Samostatne komunikuje s M-Bus meračmi, spracováva
ich údaje a ukladá do vlastnej pamäte.
Údaje z meračov sú súčasne dostupné vo formáte:
- webovej tabuľky
- xml, xml(REST) a csv exportu
- komunikačne M-Bus protokolom
- e-mailom s priloženými xml, csv exportami
- uložením exportov na FTP server

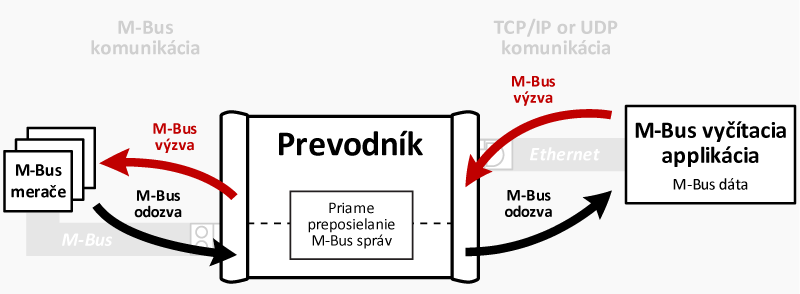

V základnom režime prevodník funguje ako transparentná brána pre
prenos M-Bus správ pomocou Ethernetových protokolov TCP alebo UDP.
Hlavné vlastnosti
M-Bus port
- Pripojenie 1 až 3 M-Bus slave zariadení.
Najčastejšie používané sú merače spotreby tepla, vody, plynu a elektrickej energie.
- Prepäťová ochrana zaručujúca štandardnú odolnosť voči prepätiu.
- Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
- Široký rozsah napájacieho napätia DC 8,5-36V a AC 8-26V (platí od verzie 4).
- Ochrana proti prepätiu.
- LED indikácia napájania.
Ethernet
- TCP, UDP protokoly a SW virtuálneho COM portu.
- 10/100BASE-TX ethernet port, konektor RJ45.
Mechanická konštrukcia
- Plastová krabička s montážou na 35mm DIN lištu.
Hlavné software-ové vlastnosti
Režim transparentnej brány:
-
TCP/IP spojenie
- režim server, client
- záložné IP adresy pre pripojenie
- pripojenie na web adresu (DNS)
- UDP spojenie
|
|
Režim Smart M-Bus aplikácia:
- web stránka s údajmi meračov
- xml, xml(REST), csv exporty
- e-maily s exportami a prevádzkovými informáciami
- uloženie exportov na FTP server
|
|
Software-ové funkcie
- Konfigurácia prevodníka cez webové rozhranie a Telnet.
- TCP a UDP komunikácia v režime server aj klient so
záložnými IP adresami pre pripojenie.
- Podpora DNS (host name namiesto IP)
- Logovanie Ethernetovej aktivity a chybových stavov.
- Vyhľadávanie adries meračov a ich zmena (merač musí podporovať túto funkčnosť).
- Štatistika úspešnosti komunikácie s jednotlivými meračmi.
Hlavné odlišné vlastnosti voči prevodníku EthMBus-5 SMART
- Pripojenie 3 M-Bus slave zariadení.
- Výrazne menšia montážna šírka na DIN lište.
- Menej výkoné prepäťové ochrany na M-Bus linke a napájacom porte.
- Menej výkoný budič M-Bus linky. Dĺžka linky v rozsahu maximálne niekoľko desiatok metrov.
- Nižší rozsah prevádzkových teplôt.
Hlavné odlišné vlastnosti voči prevodníku EthMBus-3SL LITE
- SMART funkcie pre samostatné vyčítanie, spracovanie a poskytovanie M-Bus údajov.
- Poskytuje údaje formou webovej tabuľky, xml, xml(REST) alebo csv exportov.
- Poskytuje odosielanie údajov e-mailom alebo FTP exportami.
- Poskytuje Telnet rozhranie.
- Poskytuje Logovanie Ethernetovej aktivity a chybových stavov.
- Poskytuje vyhľadávanie adries meračov a ich zmenu.
- Možnosť nastavenia záložných IP adries pre vytvorenie TCP/IP spojenia.
Záruka kvality
- Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
- EMC certifikácia v akreditovanom laboratóriu.
- Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
|
|
| Komunikačné rozhranie | 10BASE-T, alebo 100BASE-TX (auto-sensing) |
| Komunikačné protokoly | ARP, UDP, TCP, ICMP, Telnet, TFTP, AutoIP, DHCP, HTTP, SNMP |
| Konektor | RJ45 |
| Kompatibilita | Ethernet: Version 2.0/IEEE 802.3 |
|
| Počet pripojiteľných zariadení | 1 až 3 SLAVE zariadenia, kľudový prúd max. 4,5mA |
| Prenosová rýchlosť | 300 - 9600 bps |
| Ochrany | - ochrana proti prepätiu TVS 400W |
- elektronická ochrana pri preťažení a skrate na linke |
pozn. prevodník je odolný voči krátkodobému skratu na linke |
| Galvanické oddelenie | od napájania 1kV, od Ethernetu >1kV |
| Konektor | svorkovnica pre vodiče prierezu až 2,5mm2 |
|
| Odporúčaný rozsah napájacích napätí, pozn. platí od verzie 4 |
| Jednosmerné napájanie (DC) | 8,5V až 36V |
| Striedavé napájanie (AC) | 8V až 26V |
| Maximálne limity napájacieho napätia - trvalá prevádzka pri týchto napätiach sa neodporúča |
| Min. napájanie | 8V DC, 7,5V AC |
| Max. napájanie | 39V DC, 27V AC |
| Ochrany | ochrana proti prepätiu TVS 400W |
| Spotreba | 1,5W až 2,2W. Závisí od zaťaženia M-Bus linky a komunikácie. |
| Maximálna spotreba pri skrate na M-Bus linke je 3,3W. |
| Konektor | svorkovnica pre vodiče prierezu až 2,5mm2 |
|
| Power - modrá | indikácia pripojeného napájacieho napätia |
| Transmit - zelená | indikácia vysielania dát na M-Bus linke |
| Receive/Overload - žltá | indikácia príjmu dát na M-Bus linke - LED bliká |
| indikácia preťaženia M-Bus linky - LED svieti (kľudový prúd > 7,5mA) |
| Short - červená | indikácia skratu na M-Bus linke - svieti (R linky < 1kΩ) |
|
| Pracovný rozsah | 0°C až 45°C |
|
| Mechanické prevedenie | plastová krabička |
| Montáž | DIN lišta 35mm |
| Rozmery: výška x šírka x dĺžka | 56,5 x 17,5 x 97,5mm |
| Krytie | IP20 |
| Hmotnosť | 52g |
EMC kompatibilita M-Bus prevodníka bola testovaná podľa nasledujúcich noriem pre informačné technológie.
|
| Norma | Skúška | Úroveň |
| EN 55022 | Power line - CONDUCTED EMISSIONS 10/150 kHz - 30 MHz | Class B |
| EN 55022 | RADIATED EMISSIONS (Electric Field) 30 MHz - 1000 MHz | Class B |
| |
|
| Norma | Skúška | Úroveň |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Contact discharge | ± 4 kV |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Air discharge | ± 8 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - Power line | ± 4 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - M-Bus line | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - Power line. Common/differential mode. | ± 1 kV / ± 0,5 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Cable shielding. | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Common/differential mode.* | ± 1 kV / ± 0,5 kV |
| EN 61000-4-6 | CONDUCTED DISTURBANCES, INDUCED BY RADIO-FREQUENCY | 3 V |
| FIELDS 0,15MHz - 80 MHZ. Power line and M-Bus line. |
* test vykonaný na žiadosť výrobcu.
M-Bus port prevodníka má zvýšenú odolnosť voči prepätiu. Takýto spôsob vykonania skúšky sa pri použití tieneného kábla nevyžaduje.
|
|
Koncový zákazník
Cenník pre fyzické osoby a firmy,
ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
|
| |
|
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja
svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.
|
|
|
Názov/Súbor
|
Dátum
|
Veľkosť
|
|
Reklamný leták
|
Prevziať
|
|
EthMBus3SL_SMART_letak_v1_4_SK.pdf
|
20.4. 2021
|
396 kB
|
Návody pre nové prevodníky so Smart firmware-om
|
|
Stručný prehľad režimov a funkcií
|
Prevziať
|
|
Ethernet_SMART_features_flyer_v0_13_SK.pdf
|
19.10. 2016
|
704 kB
|
|
|
Návod
|
Prevziať
|
|
EthMBus3SL_SMART_navod_v1_5_SK.pdf
|
20.4. 2021
|
1,21 MB
|
|
|
Návod k Web Interface-u
|
Prevziať
|
|
Ethernet_SMART_Web_Interface_v0_52_EN.pdf
|
29.11. 2019
|
2,29 MB
|
|
|
Návod k Telnet Setup-u
|
Prevziať
|
|
Ethernet_SMART_Telnet_v1_29_EN.pdf
|
29.11. 2019
|
1,23 MB
|
|
|
Návod k dátovým exportom
|
Prevziať
|
|
Ethernet_SMART_exports_v1_04_EN.pdf
|
2.8. 2016
|
1,06 MB
|
Vyčítací software
|
Excel® súbor na zber a spracovanie údajov
|
Prevziať
|
|
JC-E_readout_v11_6_EN.xlsm
|
16.3. 2018
|
228 kB
|
|
|
Návod k Excel® súboru na zber a spracovanie údajov
|
Prevziať
|
|
JC-E_readout_xls_manual_v1_11_SK.pdf
|
11.1. 2023
|
2,06 MB
|
Návody pre staré prevodníky
|
|
Návod (platný pre prevodníky verzie 1, 2, 3)
|
Prevziať
|
|
EthMBus3SL_SMART_navod_v1_3_SK.pdf
|
25.3. 2019
|
1,17 MB
|
Nástroje Lantronix
|
|

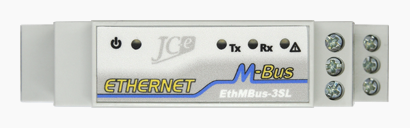

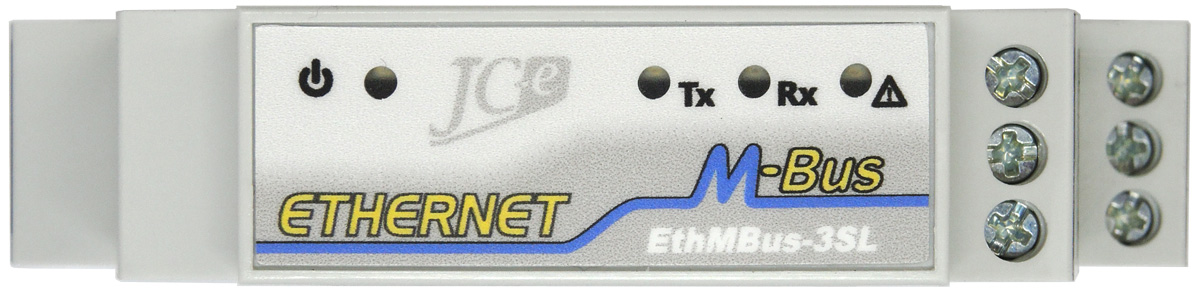

Pohľad zhora

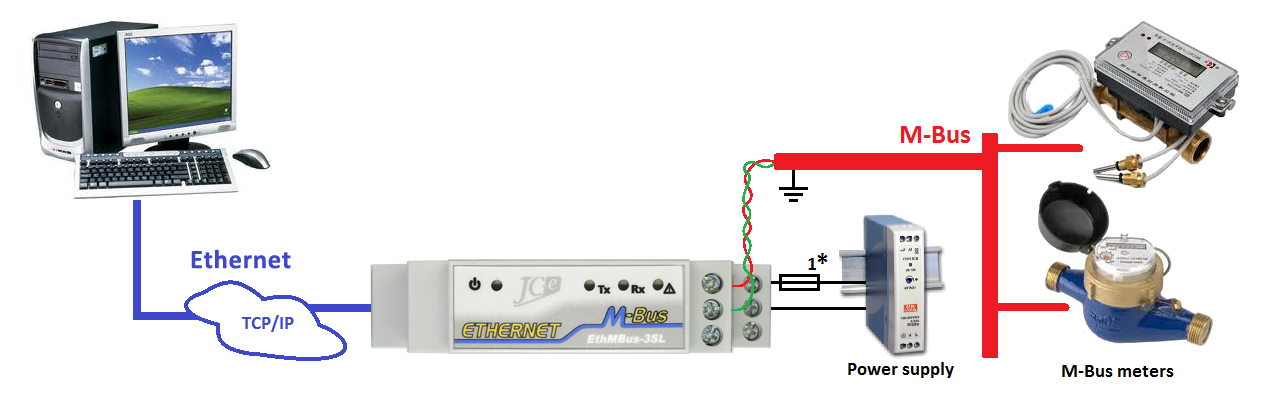

Doporučené zapojenie
Doporučené zapojenie prevodníka s M-Bus zariadeniami, napájacím zdrojom a pripojením k počítaču prostredníctvom siete Ethernet.
LED indikácia
|
| Power |
Indikácia pripojeného napájacieho napätia. |
modrá |
| Transmit |
Indikácia vysielania dát na M-Bus linke. |
zelená |
| Receive/Overload |
Indikácia príjmu dát a preťaženia M-Bus linky. |
žltá |
- indikácia príjmu dát na M-Bus linke - LED bliká |
- indikácia preťaženia M-Bus linky - LED svieti (kľudový prúd > 7,5mA) |
| Short |
Indikácia skratu na M-Bus linke - svieti (R linky < 1kΩ). |
červená |

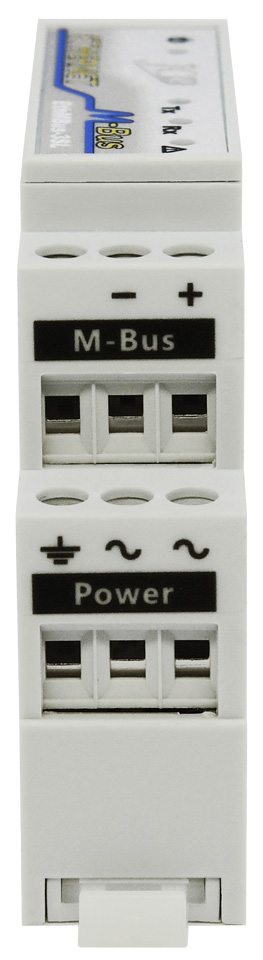

Konektory časť M-Bus
|
M-Bus |
Konektor pre pripojenie M-Bus linky. |
vstavaný |
Power |
Konektor pre pripojenie napájacieho napätia. |
vstavaný |
 |
Pól napájacieho napätia. |
|
Pól napájacieho napätia. |
 |
Uzemnenie. |

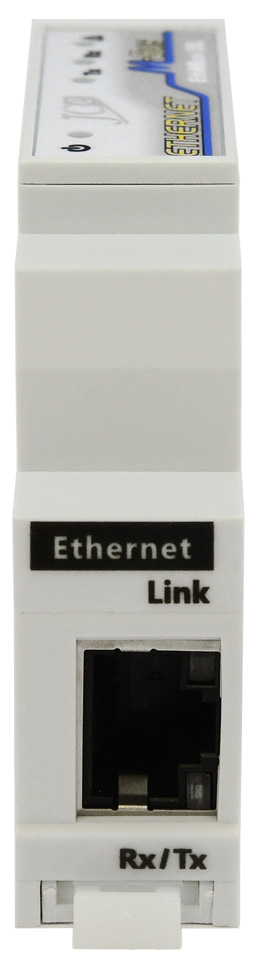

Konektory časť Ethernetu
|
| Ethernet RJ45 |
Konektor pre pripojenie Ethernetového kábla. |
RJ45 |
| Link |
Rýchlosť pripojenia 10Mbps. |
oranžová |
| Rýchlosť pripojenia 100Mbps. |
zelená |
| Rx/Tx |
Half-duplex | oranžová |
| Full-duplex |
zelená |

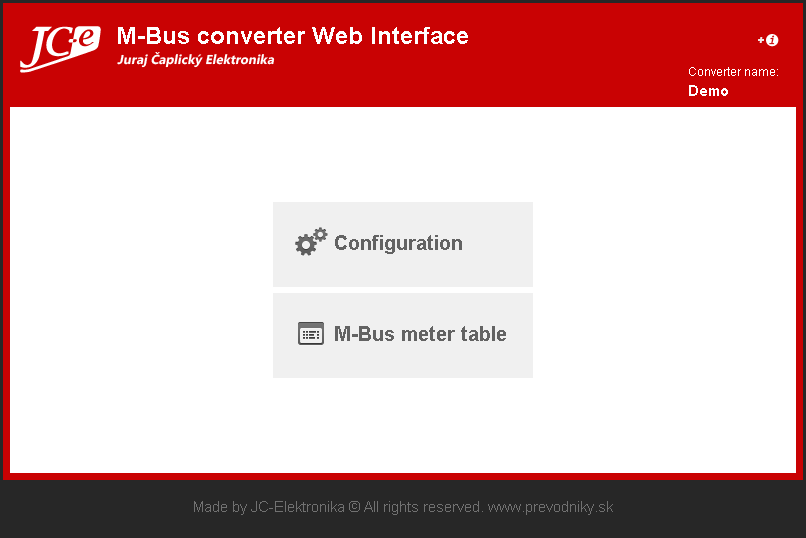

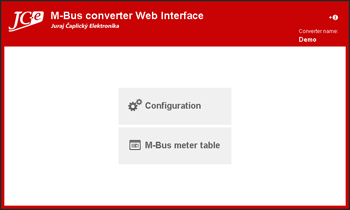

Web Interface

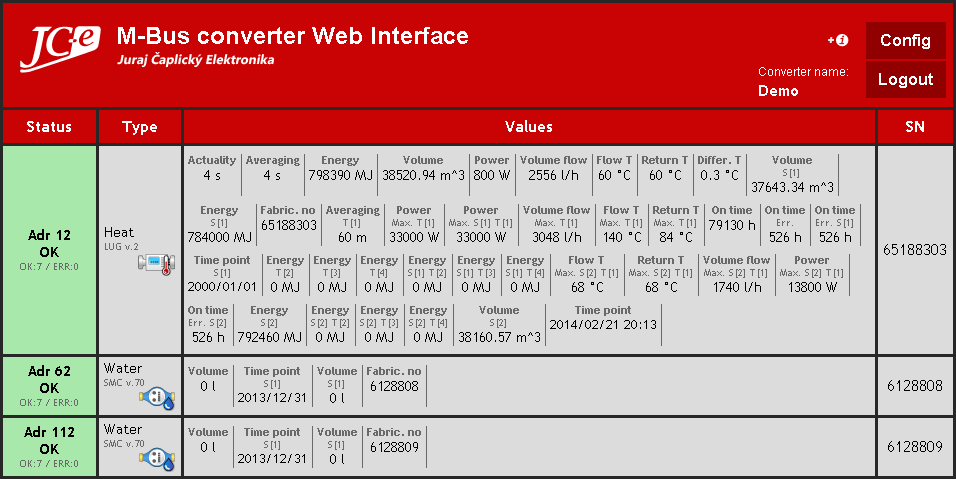

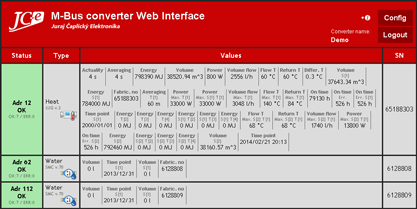

Tabuľka M-Bus meračov

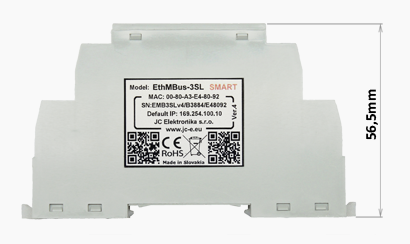

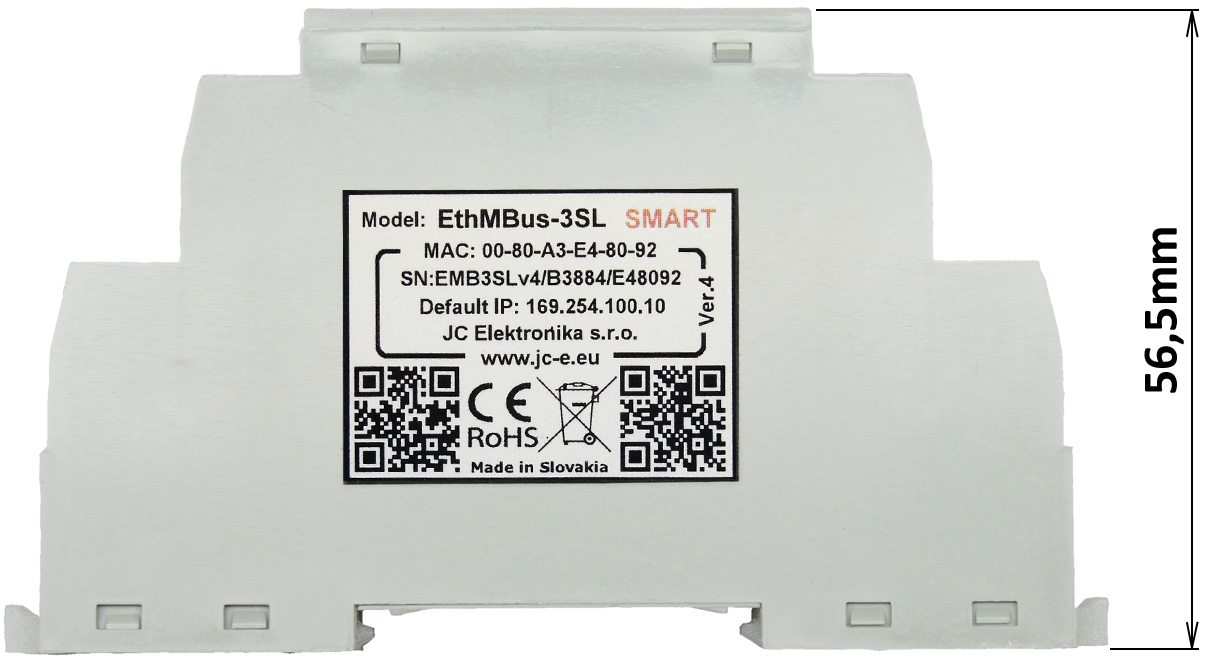

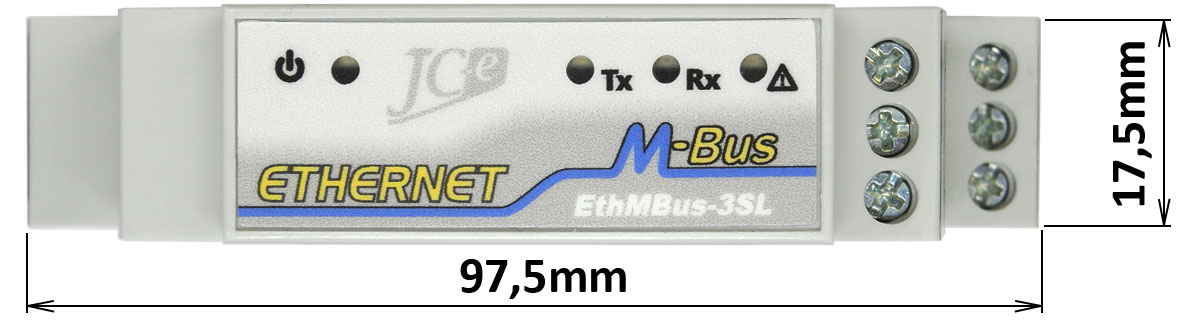

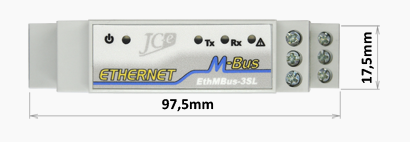

Rozmery
|
|
|
|
