Zoznam overených meračov

Zoznam overených meračov obsahuje overené M-Bus merače ktoré boli odskúšané a sú plne funkčné s našimi Ethernet na M-Bus prevodníkmi v režime Smart M-Bus application. Zoznam obsahuje príklady vyčítaných údajov v rôznych formách spracovania – HTML, XML, XML REST a CSV.

Ethernet prevodníky v režime Smart M-Bus application spracovávajú len štandardné M-Bus odpovede bez špecických údajov, ktoré si definujú samotný výrobcovia. Špecifické údaje je možné z meračov vyčítať len priamou M-Bus komunikáciou a následným spracovaním M-Bus odpovede v nadriadenom komunikačnom systéme. V režime Smart M-Bus application sú ukladané odpovede na základnú výzvu vyčítania dát REQ_UD2.

Kompatibilita meračov s ostatnými M-Bus prevodníkmi na RS485 a RS232 je zaručená. Všetky prevodníky spĺňajú M-Bus špecifikáciu.

Elektromery Crompton Instruments / TE Connectivity s prídavným modulom DRM-M

DRM-M je optický infračervený komunikačný systém pre M-Bus od firmy TE Connectivity. Je to prídavný modul, ktorý umožňuje komunikáciu s TE elektromermi pomocou M-Bus rozhrania. Tento modul je použiteľný s nasledujúcimi skupinami výrobkov:

  • Energy Meter Single-phase, Direct Connection
  • Energy Meter Three-phase, CT Operated
  • Energy Meter Three-phase, Direct Connection

Výrobca: Crompton Instruments / TE Connectivity
Typ zariadenia: Prídavný M-Bus modul pre elektromery

Exporty hodnôt:

HTML export / tabuľka meračov

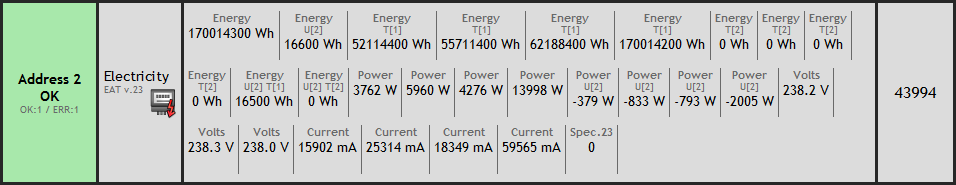

EATON EME3P125

Priamy trojfázový elektromer 3x230V/400V s meraním prúdu do 125A spĺňajúci Európsku direktívu MID (Measuring Instruments Directive).

Výrobca: EATON
Typ merača: Elektromer

Poznámka: Zaťaženie M-Bus linky približne 2,6mA. Z tohto dôvodu je na M-Bus prevodníky možné pripojiť 1,7 násobne menej elektromerov. Napr. EthMBus-4SL max. jeden elektromer. EthMBus-XL45 max. dvadsaťpäť elektromerov.

Exporty hodnôt:

HTML export / tabuľka meračov

Elektromery inepro

  • PRO1-Mb 0,25-45A: Jednofázový elektromer 230V s meraním prúdu do 45A spĺňajúci MID.
  • PRO2-Mb 0,25-100A: Jednofázový elektromer 230V s meraním prúdu do 100A spĺňajúci MID.
  • PRO380-Mb 0,25-100A: Trojfázový elektromer 3x230V/400V s meraním prúdu do 100A spĺňajúci MID.
  • PRO380-Mb CT x/5A: Trojfázový elektromer 3x230V/400V s nepriamim meraním prúdu do 5A spĺňajúci MID.

Výrobca: inepro
Typ merača: Elektromer

Poznámka: Zaťaženie M-Bus linky približne 3,3mA. Z tohto dôvodu je na M-Bus prevodníky možné pripojiť 2,2-násobne menej elektromerov inepro. Napr. EthMBus-4SL max. jeden elektromer. EthMBus-XL45 max. dvadsať elektromerov.

Exporty hodnôt:

HTML export / tabuľka meračov

inepro PRO370

Trojfázový elektromer 3x230V/400V s meraním prúdu do 65A spĺňajúci Európsku direktívu MID (Measuring Instruments Directive).

Výrobca: inepro
Typ merača: Elektromer

Exporty hodnôt:

HTML export / tabuľka meračov

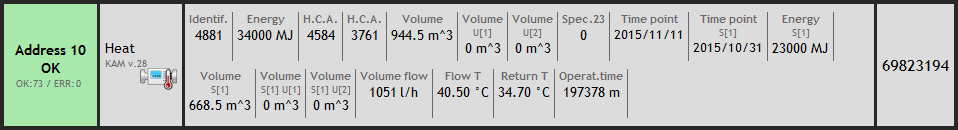

MULTICAL 602

Modulárny merač tepla s prietokomerom. Tu uvádzaná kompatibilita bola testovaná len na merači MULTICAL 602, ktorý bol vybavený Wireless M-Bus modulom s 2 impulznými vstupmi.

Výrobca: Kamstrup
Typ merača: Merač tepla

Poznámka: Merač vybavený Wireless M-Bus modulom. Merač vyčítaný cez Wireless M-Bus Kamstrup koncentrátor.

Exporty hodnôt:

HTML export / tabuľka meračov

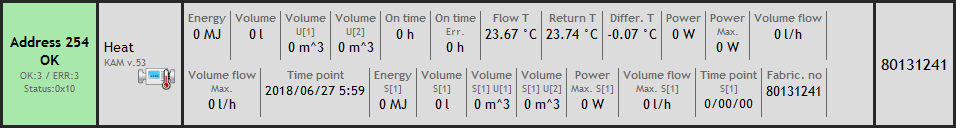

MULTICAL 603

Modulárny merač tepla s prietokomerom. Najnovší merač tepla s možnosťou pripojenia ultrazvukového prietokomeru s jeho automatickou detekciou. Veľký výber komunikačných modulov a ich možnosť konfigurácie.

Výrobca: Kamstrup
Typ merača: Merač tepla

Exporty hodnôt:

HTML export / tabuľka meračov

Iná konfigurácia M-Bus modulu merača

Vodomery Itron s komunikačným modulom Itron Cyble M-Bus

M-Bus rozhranie pre vodomery Itron. Použiteľné s celou produktovou radou vodomerov Itron: Flodis, Flostar M, Medis Cyble, System MK, System V, Unimag, Unimag Cyble.

Výrobca: Itron
Typ zariadenia: Prídavný M-Bus modul pre vodomery

Exporty hodnôt:

HTML export / tabuľka meračov

M-Count 2C

Impulzný adaptér pre M-Bus s logovaním na príjem a spracovanie impulzov z jedného alebo dvoch meračov spotreby s impulzným výstupom.

Výrobca: Cynox
Typ zariadenia: Impulzný adaptér s logovaním pre zbernicu M-Bus

Poznámka: Adaptér ponúka kompletnú parametrizáciu a časové údaje, dokáže prerátavať impulzy na merané hodnoty. Vyčítané údaje závisia od nastavení adaptéra a nemusia byť len počet snímaných impulzov.

Exporty hodnôt:

HTML export / tabuľka meračov

PadPuls M1

Impulzný adaptér pre M-Bus na príjem a spracovanie impulzov z jedného merača spotreby s impulzným výstupom.

Výrobca: Relay
Typ zariadenia: Impulzný adaptér pre zbernicu M-Bus

Poznámka: Údaj z merača je 6-byteový. Konverzia do dekadického číselného výpisu prebieha len do veľkosti 4 byte-ov = 4.29 x 109 (maximálna hodnota). Hodnota o veľkosti 6 byte-ov zostáva vždy zachovaná v hexa výpise.

Exporty hodnôt:

HTML export / tabuľka meračov

Siemens AEW21.2

Impulzný adaptér pre M-Bus na príjem a spracovanie impulzov z jedného alebo dvoch meračov spotreby s impulzným výstupom.

Výrobca: Siemens
Typ zariadenia: Impulzný adaptér pre zbernicu M-Bus

Exporty hodnôt:

HTML export / tabuľka meračov
