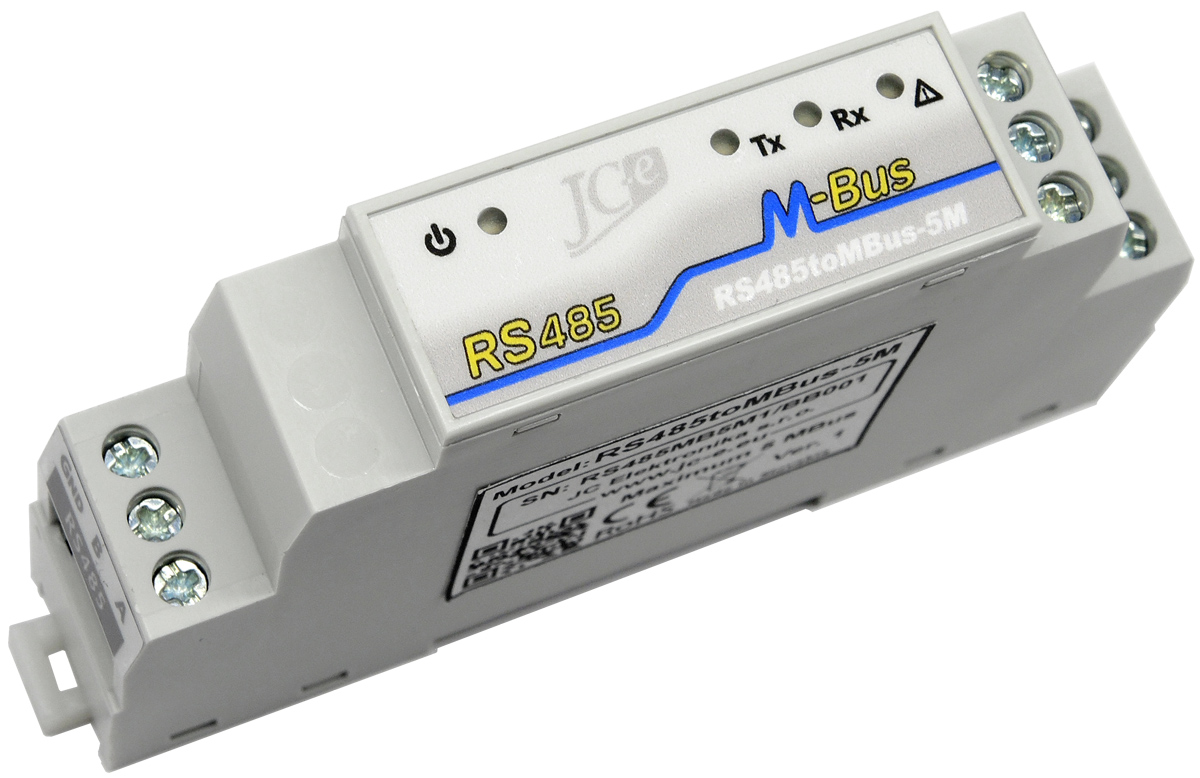

RS485toMBus-5M, rada M-Port
Komunikačný prevodník RS485 na M-Bus
|
|
|
Použitie
Vzdialené vyčítavanie údajov z M-Bus zariadení prostredníctvom sériovej komunikačnej linky RS485 v priemysle, automatizácii budov. Najčastejšie používané M-Bus slave zariadenia sú merače spotreby tepla, vody a elektrickej energie.
Popis
Prevodník RS485toMBus-5M zabezpečuje konverziu sériovej linky RS485 na rozhranie M-Bus. Pri konverzii nedochádza k žiadnym zmenám obsahu správ ani komunikačnej rýchlosti. Maximálny počet pripojiteľných M-Bus slave zriadení je päť.
Hlavné vlastnosti
M-Bus port
- Pripojenie 1 až 5 M-Bus slave zariadení.
- Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
- Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
- Široký rozsah napájacieho napätia. DC 7,5 - 40V a AC 7,5 - 28V.
- Ochrana proti prepätiu.
- LED indikácia napájania.
RS485
- Signály: A, B a GND
- Ochrany proti prepätiu.
- Galvanické oddelenie od M-Bus linky.
Mechanická konštrukcia
- Plastová krabička s montážou na 35mm DIN lištu.
- Úzka krabička. 17,5mm montážna šírka na DIN lište.
Odlišné vlastnosti voči prevodníku RS485toMBus-5
- Veľmi malá montážna šírka na DIN lište.
- Menej výkonná prepäťová ochrana na M-Bus linke.
- Menej výkoný budič M-Bus linky. Dĺžka linky v rozsahu maximálne niekoľko stoviek metrov.
- Nižší rozsah prevádzkových teplôt.
Záruka kvality
- Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
- EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
- Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
|
|
| Komunikačné signály | A (+ Tx/Rx), B (- Tx/Rx), GND |
| Ochrany | ochrana proti prepätiu TVS 600W |
| Zakončovacie odpory | A 10kΩ na +5V, B 10kΩ na GND |
| Galvanické oddelenie | 1kV od M-Bus linky |
| Konektor | svorkovnica pre vodiče do max. prierezu 2,5mm2 |
|
| Počet pripojiteľných zariadení | 1 až 5 SLAVE zariadení, kľudový prúd max. 7,5mA |
| Prenosová rýchlosť | 300 - 9600 bps |
| Ochrany | - ochrana proti prepätiu TVS 600W |
- elektronická ochrana pri preťažení a skrate na linke |
pozn. prevodník je odolný voči trvalému skratu na linke |
| Galvanické oddelenie | 1kV od napájania a linky RS485 |
| Konektor | svorkovnica pre vodiče do max. prierezu 2,5mm2 |
|
| Odporúčaný rozsah napájacích napätí |
| Jednosmerné napájanie | 7,5V až 40V |
| Striedavé napájanie | 7,5V až 28V |
| Ochrany | - ochrana proti prepätiu TVS 1500W |
| Spotreba | 0,25W až 1,1W Závisí od zaťaženia M-Bus linky a napájania.
Maximálna spotreba pri skrate na M-Bus linke je 1,5W. |
| Konektor | svorkovnica pre vodiče do max. prierezu 2,5mm2 |
|
| Power - modrá | indikácia pripojeného napájacieho napätia |
| Transmit - zelená | indikácia vysielania dát na M-Bus linke |
| Receive - žltá | indikácia príjmu dát na M-Bus linke |
| Overload/Short - červená | indikácia preťaženia M-Bus linky – bliká (kľudový prúd > 7,5mA), |
| indikácia skratu na M-Bus linke – svieti (R linky < 500Ω) |
|
| Pracovný rozsah | -20°C až 70°C |
|
| Mechanické prevedenie | plastová krabička |
| Montáž | DIN lišta 35mm |
| Rozmery: výška x šírka x dĺžka | 56,5 x 17,5 x 97,5 mm |
| Krytie | IP20 |
| Hmotnosť | 52g |
EMC kompatibilita M-Bus prevodníka bola testovaná podľa nasledujúcich noriem pre obytné prostredie.
|
| Norma | Skúška | Úroveň |
| EN 55022 | Power line - CONDUCTED EMISSIONS 10/150 kHz - 30 MHz | Class B |
| EN 55022 | RADIATED EMISSIONS (Electric Field) 30 MHz - 1000 MHz | Class B |
| |
|
| Norma | Skúška | Úroveň |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Contact discharge | ± 4 kV |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Air discharge | ± 8 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - Power line | ± 4 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - M-Bus line | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - Power line. Common/differential mode. | ± 1 kV / ± 0,5 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Cable shielding. | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Common/differential mode.* | ± 2 kV / ± 1 kV |
| EN 61000-4-6 | CONDUCTED DISTURBANCES, INDUCED BY RADIO-FREQUENCY | 3 V |
| FIELDS 0,15MHz - 80 MHZ. Power line and M-Bus line. |
* test vykonaný na žiadosť výrobcu.
M-Bus port prevodníka má zvýšenú odolnosť voči prepätiu. Takýto spôsob vykonania skúšky sa pri použití tieneného kábla nevyžaduje.
|
|
Koncový zákazník
Cenník pre fyzické osoby a firmy,
ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
|
| |
|
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja
svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.
|
|
|
Názov/Súbor
|
Dátum
|
Veľkosť
|
|
Reklamný leták
|
Prevziať
|
|
RS485toMBus-5M_letak_v1_0_SK.pdf
|
22.11. 2021
|
296 kB
|
|
|
Návod
|
Prevziať
|
|
RS485toMBus-5M_navod_v1_0_SK.pdf
|
22.11. 2021
|
1,06 MB
|
|
|

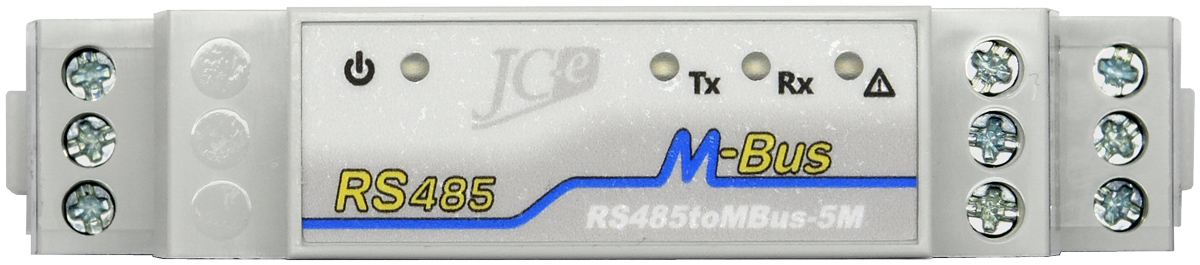

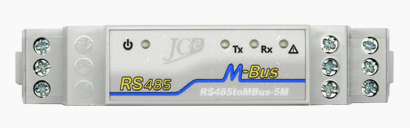

Pohľad zhora

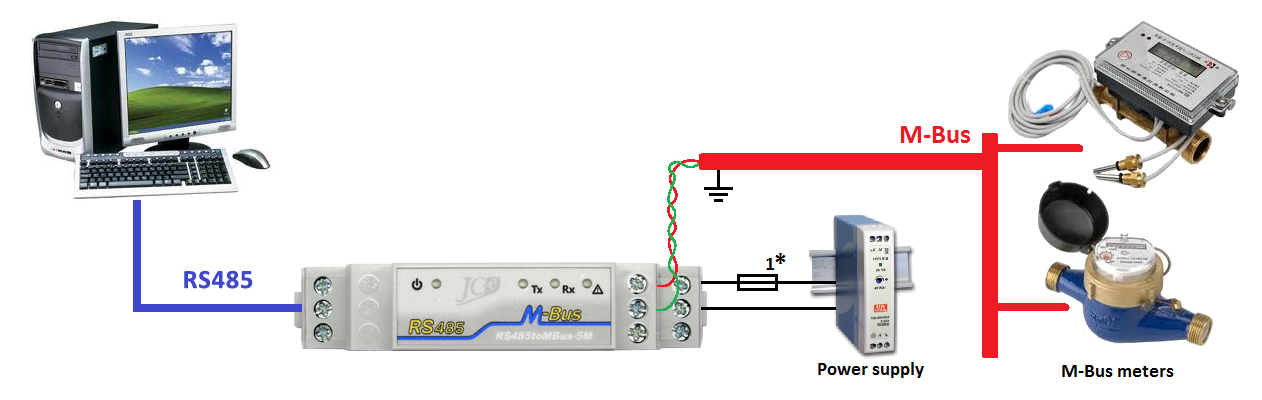

Doporučené zapojenie
Doporučené zapojenie prevodníka s M-Bus zariadeniami, napájacím zdrojom a pripojením k počítaču prostredníctvom sériovej komunikačnej linky RS485.
LED indikácia
|
| Power |
Indikácia pripojeného napájacieho napätia. |
modrá |
| Transmit |
Indikácia vysielania dát na M-Bus linke. |
zelená |
| Receive |
Indikácia príjmu dát na M-Bus linke. |
žltá |
| Overload/Short |
Indikácia skratu a preťaženia M-Bus linky. |
červená |
- indikácia skratu na M-Bus linke (R linky < 500 Ω) - LED svieti |
- indikácia preťaženia M-Bus linky - bliká striedavo Overload/Short LED a Receive LED |

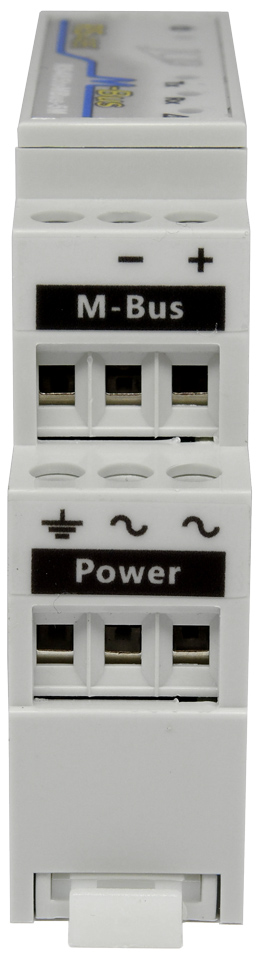

Konektory strana napájania a M-Bus
|
M-Bus | Konektor pre pripojenie M-Bus linky. | vstavaný |
Power | Konektor pre pripojenie napájacieho napätia. | vstavaný |

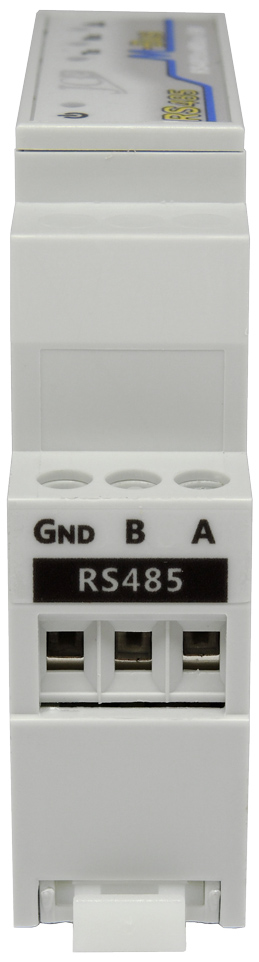

Konektory strana RS485
|
| RS485 | Konektor pre pripojenie RS485. | vstavaný |

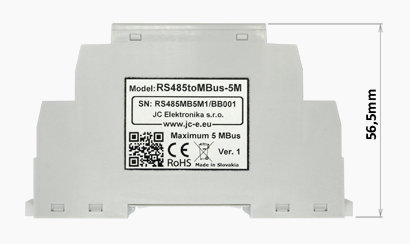

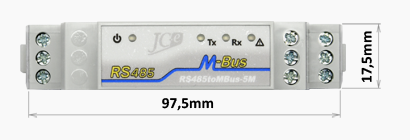

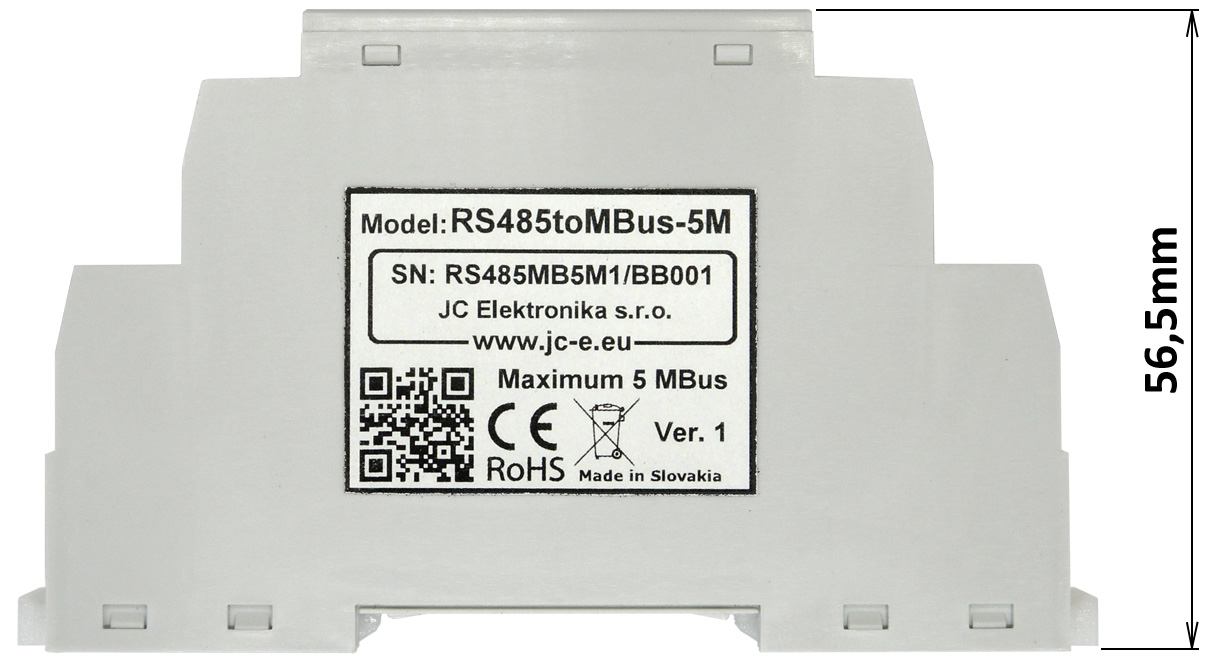

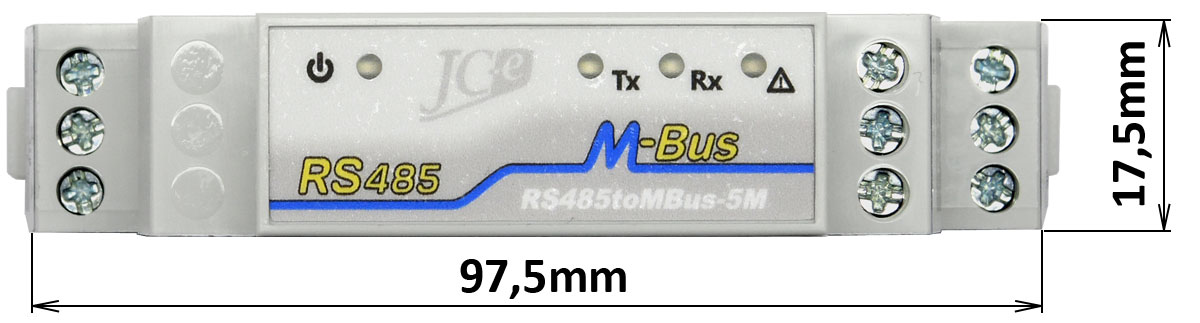

Rozmery
|
|
|
|
|
|
|
