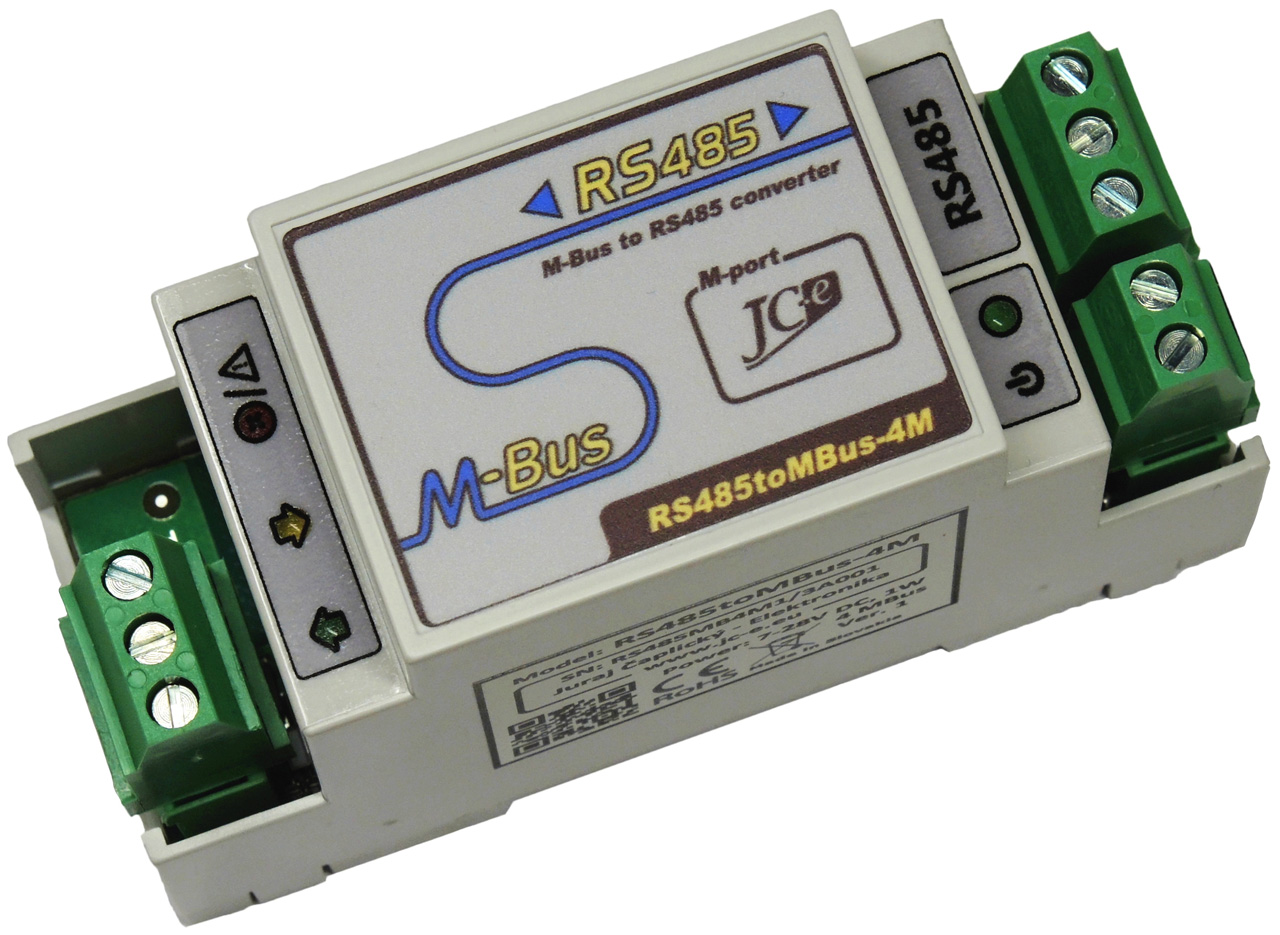

RS485toMBus-4M, rada M-Port
Komunikačný prevodník RS485 na M-Bus
|
|
|
Tento prevodník sa už nevyrába. Bol nahradený typom RS485MBus-5M.
Použitie
Vzdialené vyčítavanie údajov z M-Bus zariadení prostredníctvom sériovej komunikačnej linky RS485 v priemysle, automatizácii budov. Najčastejšie používané M-Bus slave zariadenia sú merače spotreby tepla, vody a elektrickej energie.
Popis
Prevodník RS485toMBus-4M zabezpečuje konverziu sériovej linky RS485 na rozhranie M-Bus. Pri konverzii nedochádza k žiadnym zmenám obsahu správ ani komunikačnej rýchlosti. Maximálny počet pripojiteľných M-Bus slave zriadení je päť.
Hlavné vlastnosti
M-Bus port
- Pripojenie 1 až 4 M-Bus slave zariadení.
- Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
- Prúdová ochrana proti preťaženiu a skratu na linke s LED indikáciou stavov.
Napájanie
- Široký rozsah jednosmerného napájacieho napätia 7-28V.
- Ochrana proti prepätiu.
- LED indikácia napájania.
RS485
- Signály: Data+, Data- a GND
- Ochrany proti prepätiu.
- Voliteľné zakončenie linky odporom 120R.
- Galvanické oddelenie od M-Bus linky.
Mechanická konštrukcia
- Plastová krabička s montážou na 35mm DIN lištu.
Odlišné vlastnosti voči prevodníku RS485toMBus-5
- Pripojenie 4 M-Bus slave zariadení.
- Menšia montážna šírka na DIN lište.
- Menej výkoné prepäťové ochrany na M-Bus linke a napájacom porte.
- Napájací port nie je galvanicky oddelený od komunikačného portu RS485.
- Jednosmerné napájacie napätie.
- Menej výkoný budič M-Bus linky. Dĺžka linky v rozsahu maximálne niekoľko stoviek metrov.
- Nižší rozsah prevádzkových teplôt.
Záruka kvality
- Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
- EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
- Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
|
|
| Komunikačné signály | A (+ Tx/Rx), B (- Tx/Rx), GND |
| Ochrany | ochrana proti prepätiu TVS 600W |
| Zakončovacie odpory | A 1kΩ na +5V, B 1kΩ na GND, Medzi A a B 120Ω - JUMPER |
| Galvanické oddelenie | 1kV od M-Bus linky |
| Konektor | násuvná svorkovnica pre vodiče do max. prierezu 2,5mm2 |
|
| Počet pripojiteľných zariadení | 1 až 4 SLAVE zariadení, kľudový prúd max. 6mA |
| Prenosová rýchlosť | 300 - 9600 bps |
| Ochrany | - ochrana proti prepätiu TVS 600W |
- elektronická ochrana pri preťažení a skrate na linke |
pozn. prevodník je odolný voči trvalému skratu na linke |
| Galvanické oddelenie | 1kV od napájania a linky RS485 |
| Konektor | násuvná svorkovnica pre vodiče do max. prierezu 2,5mm2 |
|
| Odporúčaný rozsah napájacích napätí |
| Jednosmerné napájanie | 7V až 28V |
| Maximálne limity napájacieho napätia - trvalá prevádzka pri týchto napätiach sa neodporúča |
| Min. jednosmerné napájanie | 6,5V - min. napätie nutné pre funkčnosť prevodníka |
| Max. jednosmerné napájanie | 30V - pri vyššom začína účinkovať ochrana proti prepätiu |
| Ochrany | - ochrana proti prepätiu TVS 600W |
| Spotreba | 0,3W až 1W. Závisí od zaťaženia M-Bus linky a napájania. |
| Konektor | násuvná svorkovnica pre vodiče prierezu až 2,5mm2 |
|
| Power - zelená | indikácia pripojeného napájacieho napätia |
| Transmit - zelená | indikácia vysielania dát na M-Bus linke |
| Receive - žltá | indikácia príjmu dát na M-Bus linke |
| Overload/Short - červená | indikácia preťaženia M-Bus linky – bliká (kľudový prúd > 8mA), |
| indikácia skratu na M-Bus linke – svieti (R linky < 500Ω) |
|
| Pracovný rozsah | -20°C až 70°C |
|
| Mechanické prevedenie | plastová krabička |
| Montáž | DIN lišta 35mm |
| Rozmery: výška x šírka x dĺžka | 58 x 36 x 95 mm |
| Krytie | IP20 |
| Hmotnosť | 70g |
EMC kompatibilita M-Bus prevodníka bola testovaná podľa nasledujúcich noriem pre priemyselné prostredie.
|
| Norma | Skúška | Úroveň |
| EN 55011 | Power line - CONDUCTED EMISSIONS 10/150 kHz - 30 MHz | Class A |
| EN 55011 | RADIATED EMISSIONS (Electric Field) 30 MHz - 1000 MHz | Class A |
| |
|
| Norma | Skúška | Úroveň |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Contact discharge | ± 4 kV |
| EN 61000-4-2 | ELECTROSTATIC DISCHARGE (ESD) - Air discharge | ± 8 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - Power line | ± 4 kV |
| EN 61000-4-4 | ELECTRICAL FAST TRANSIENT/BURST - M-Bus, RS485 line | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - Power line. Common/differential mode. | ± 1 kV / ± 0,5 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus, RS485 line. Cable shielding. | ± 4 kV |
| EN 61000-4-5 | SURGE IMMUNITY - M-Bus line. Common/differential mode.* | ± 2 kV / ± 1 kV |
| EN 61000-4-6 | CONDUCTED DISTURBANCES, INDUCED BY RADIO-FREQUENCY | 10 V |
| FIELDS 0,15MHz - 80 MHZ. Power line and M-Bus line. |
* test vykonaný na žiadosť výrobcu.
M-Bus port prevodníka má zvýšenú odolnosť voči prepätiu. Takýto spôsob vykonania skúšky sa pri použití tieneného kábla nevyžaduje.
|
|
Koncový zákazník
Cenník pre fyzické osoby a firmy,
ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
|
| |
|
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja
svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.
|
|
|
Názov/Súbor
|
Dátum
|
Veľkosť
|
|
Reklamný leták
|
Prevziať
|
|
RS232_RS485_MBus_4M_letak_v1_5_SK.pdf
|
11.11. 2013
|
343 kB
|
|
|
Návod
|
Prevziať
|
|
RS485_MBus_4M_navod_v1_8_SK.pdf
|
24.6. 2014
|
1,07 MB
|
|
|

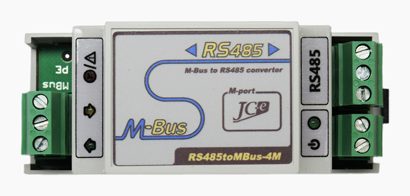

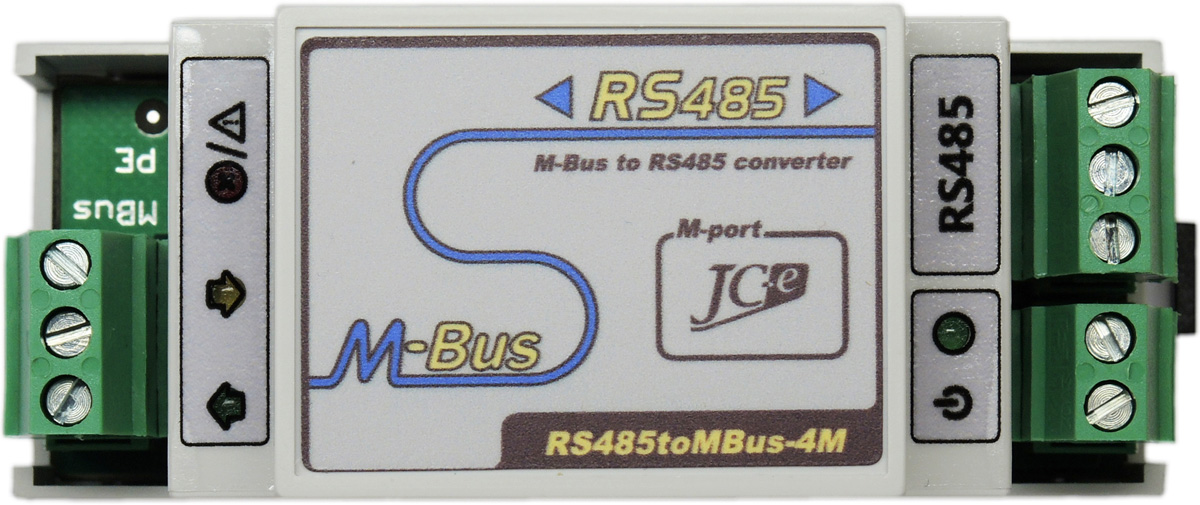

Pohľad zhora

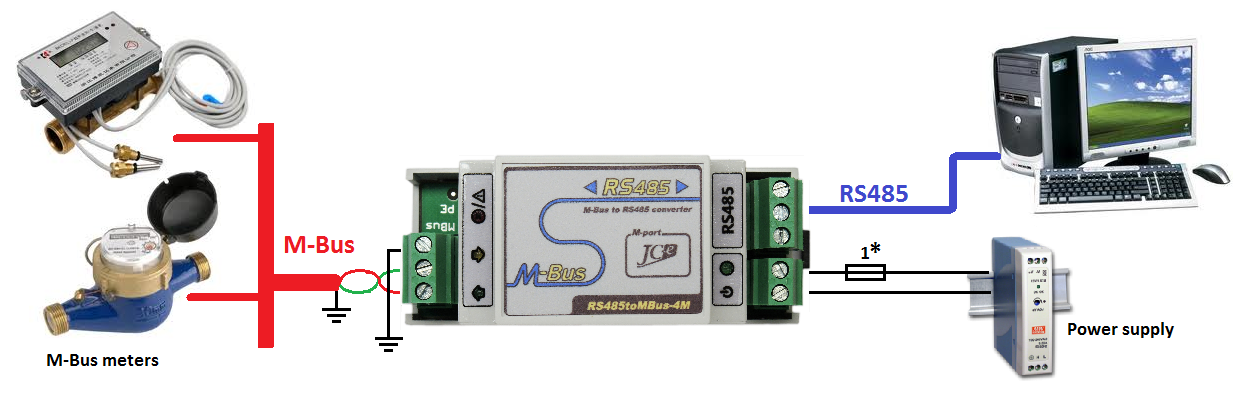

Doporučené zapojenie
Doporučené zapojenie prevodníka s M-Bus zariadeniami, napájacím zdrojom a pripojením k počítaču prostredníctvom sériovej komunikačnej linky RS485.

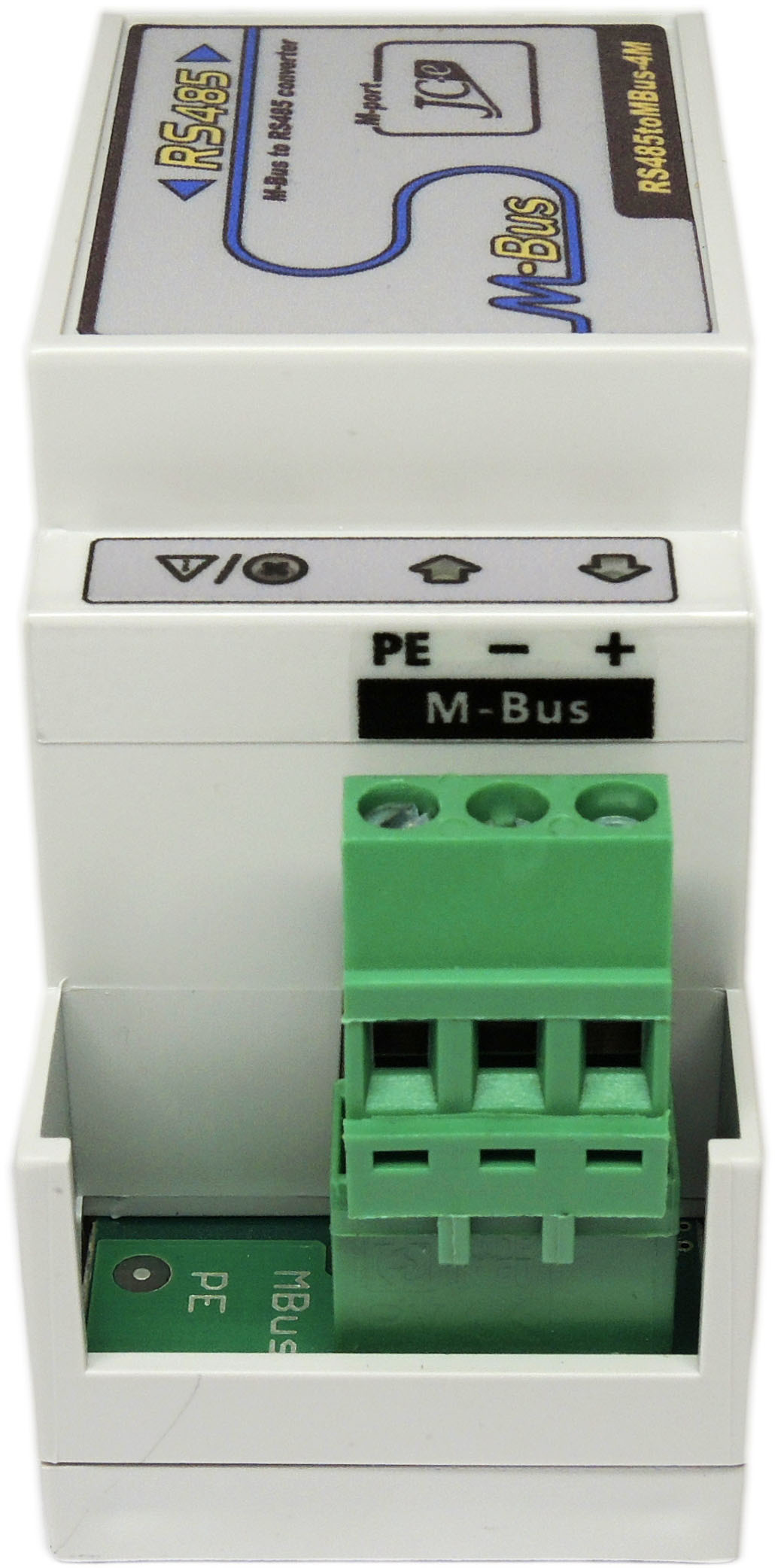

Konektory časť M-Bus
|
M-Bus | Konektor pre pripojenie M-Bus linky. | SV-02-5,08 |
|
| Transmit | Indikácia vysielania na M-Bus linke. | zelená |
| Receive | Indikácia príjmu na M-Bus linke. | žltá |
| Overload/Short | Indikácia preťaženia, alebo skratu na M-Bus linke | červená |
- pri preťažení LED bliká striedavo s LED Receive, I > 8mA |
- pri skrate LED trvalo svieti, odpor M-Bus linky < 500Ω |

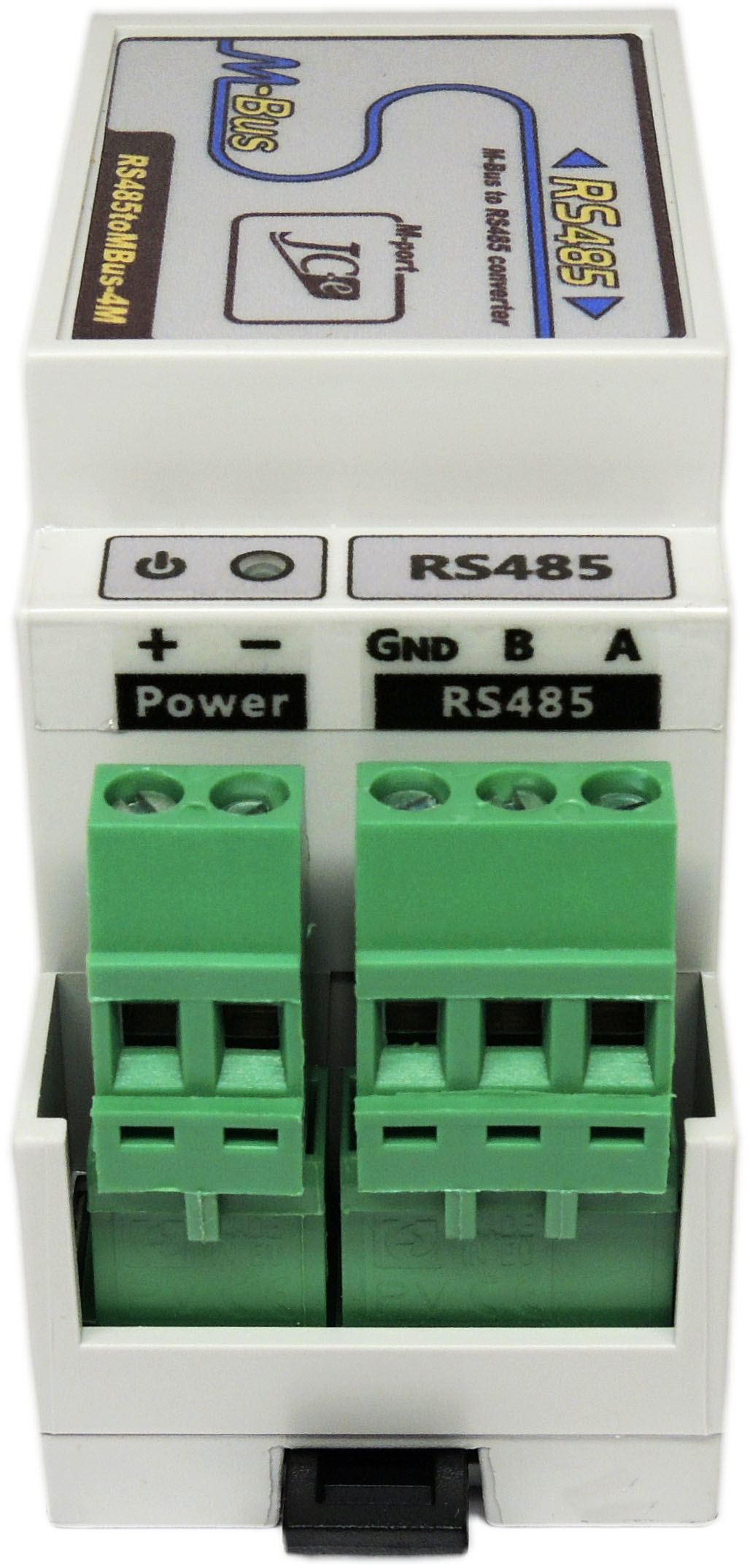

Konektory časť napájania a RS485
|
Power | Konektor pre pripojenie napájacieho napätia. | SV-02-5,08 |
| RS485 | Konektor pre pripojenie RS485. | SV-02-5,08 |
|
| Power | Indikácia správneho napájacieho napätia. | zelená |

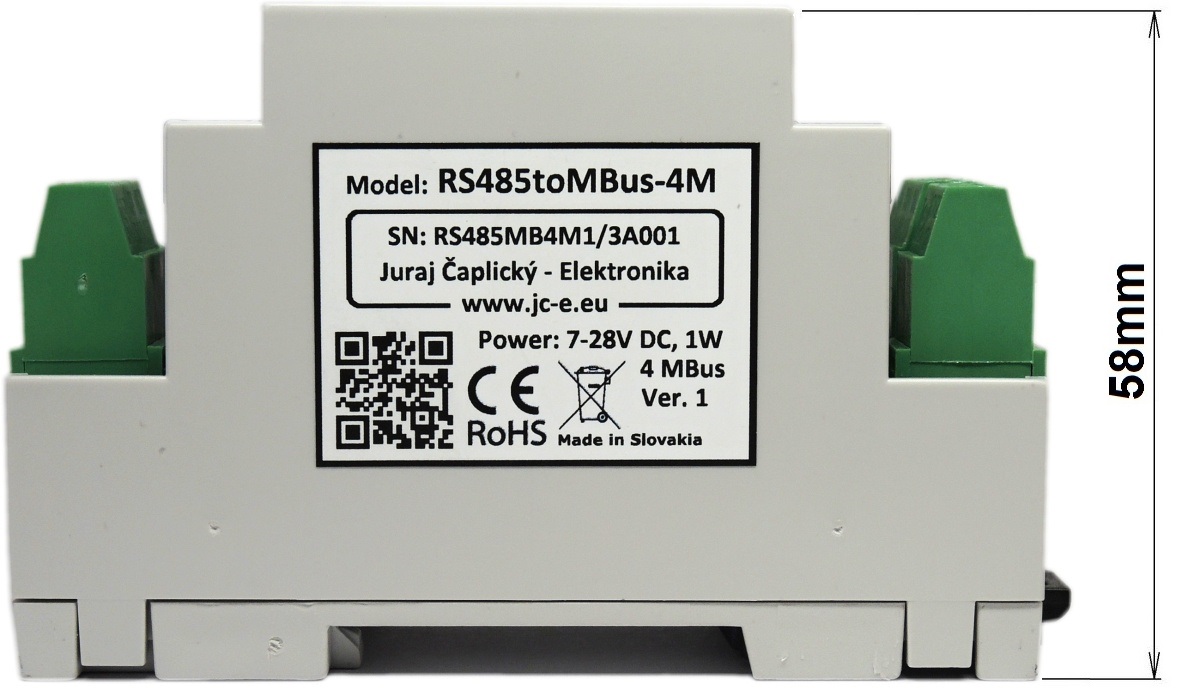

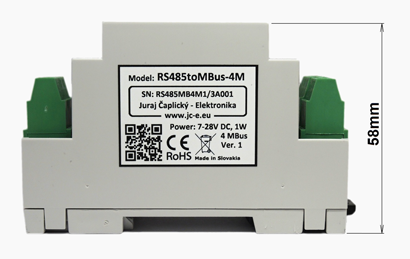

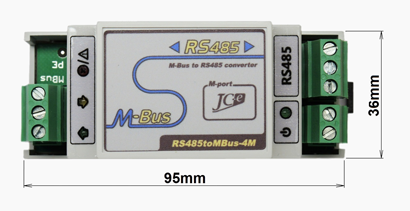

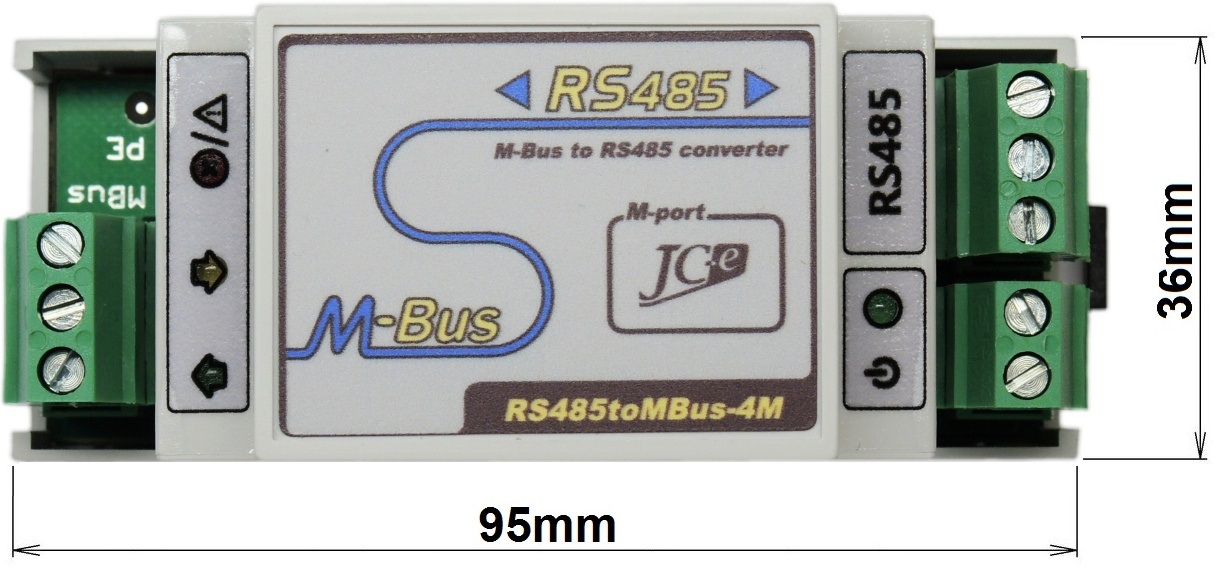

Rozmery
|
|
|
|
|
|
|
