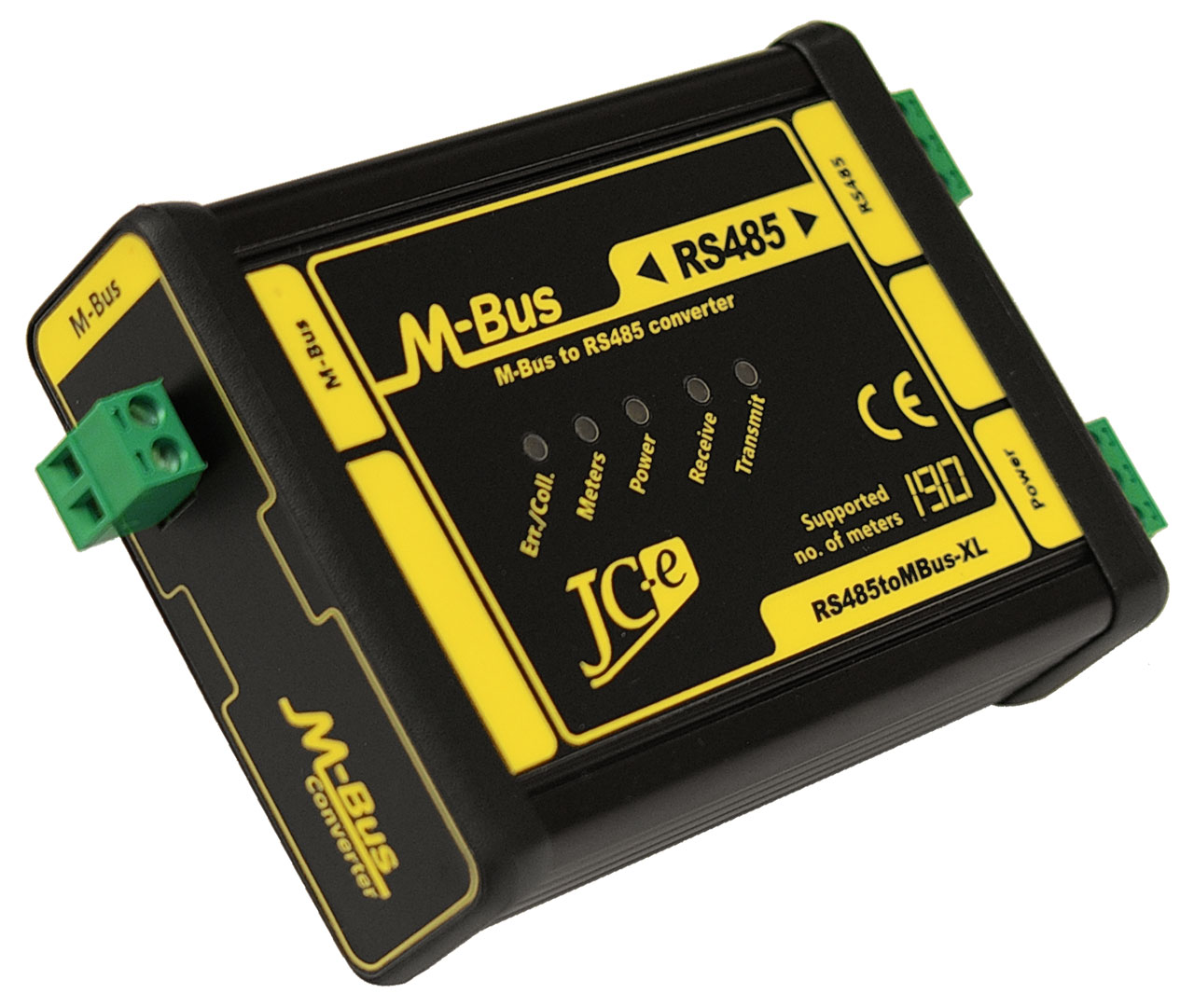

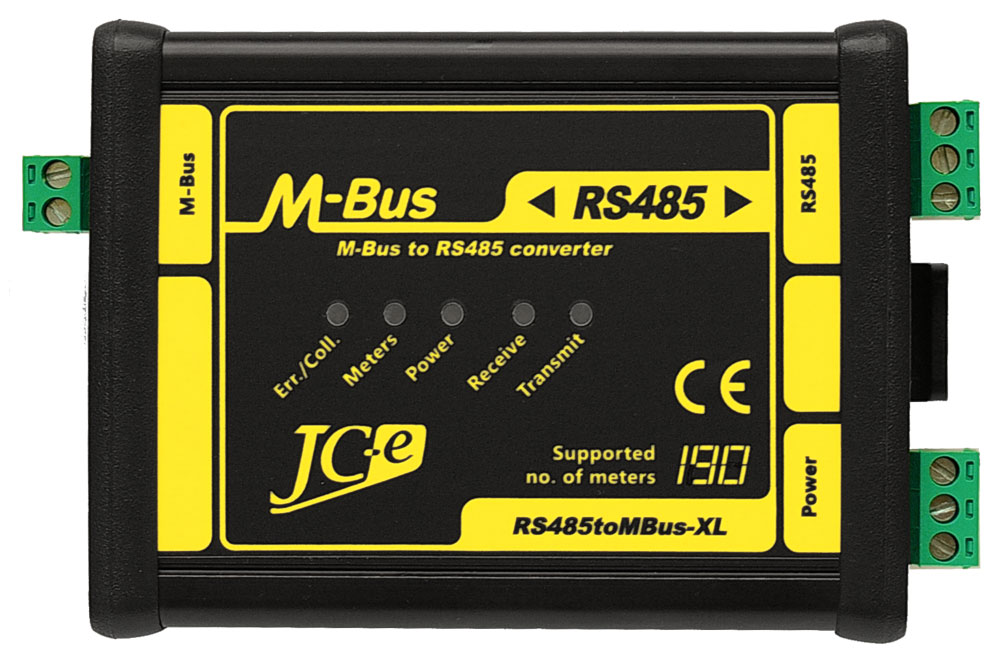

RS485toMBus-XL, modely 45, 80, 120, 190

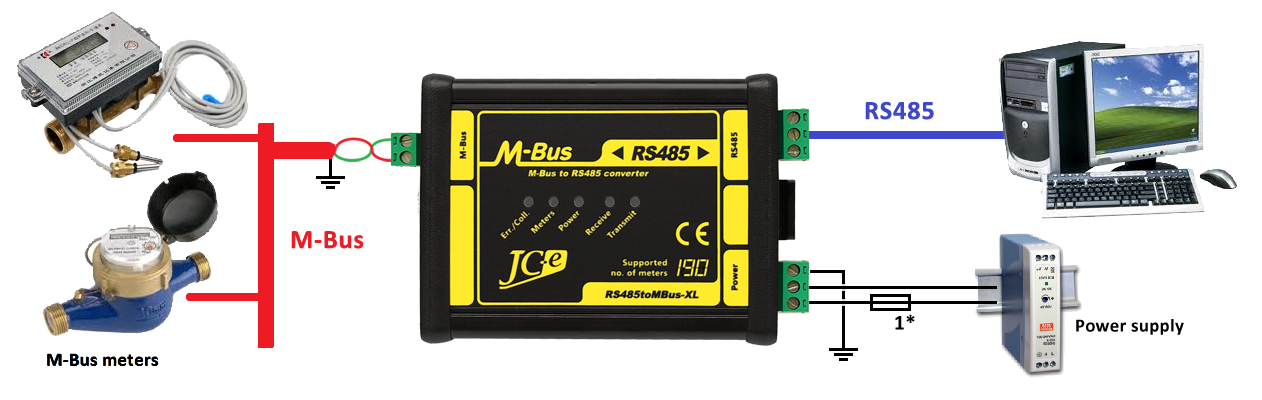

Vzdialené vyčítavanie údajov z M-Bus zariadení prostredníctvom sériovej komunikačnej linky RS485 v priemysle, automatizácii budov. Najčastejšie používané M-Bus slave zariadenia sú merače spotreby tepla, vody a elektrickej energie.

Prevodník RS485toMBus-XL zabezpečuje konverziu sériovej linky RS485 na rozhranie M-Bus. Pri konverzii nedochádza k žiadnym zmenám obsahu správ ani komunikačnej rýchlosti. V závislosti od typu prevodníka je maximálny počet pripojiteľných M-Bus slave zriadení 45, 80, 120 alebo 190.

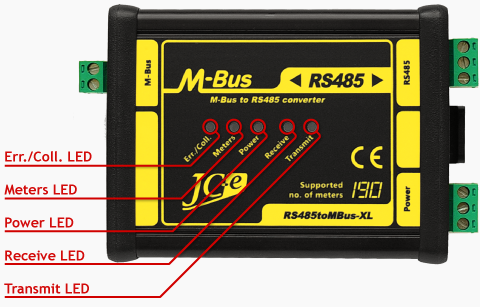

M-Bus prevodník má procesorom riadenú kontrolu vlastného stavu, stavu napájania a stavu M-Bus linky. Prevádzkové a chybové stavy sú indikované pomocou LED indikácie a uľahčujú a zrýchľujú odhalenie možných chýb pri M-Bus komunikácii.

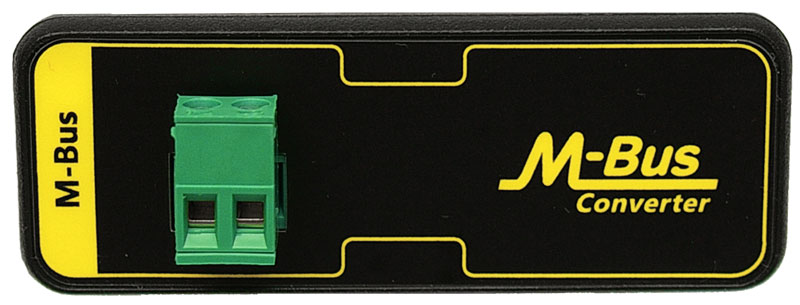

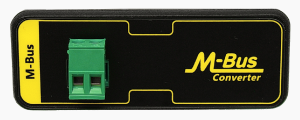

M-Bus port

• Pripojenie 1 až 45, 80, 120, alebo 190 M-Bus slave zariadení podľa typu prevodníka.
• Prepäťová ochrana zaručujúca nadštandardnú odolnosť voči prepätiu.
• Prúdová ochrana proti preťaženiu a skratu na linke.
• Ochrana pred cudzím napätím.
• Procesorová kontrola stavov M-Bus linky s LED Indikácia rôznych chybových stavov.
• Indikácia kolízie odpovedajúcich M-Bus slave zariadení.
• Indikácia obsadenosti M-Bus linky slave zariadeniami.
• Indikácia preťaženia, skratu, kapacitného preťaženia M-Bus linky.

Napájanie

• Široký rozsah jednosmerného napájacieho napätia 12-30V (20-30V pre model XL190).
• Ochrana proti prepätiu.
• Procesorová kontrola napájacieho napätia s indikáciou správnosti a chýb.

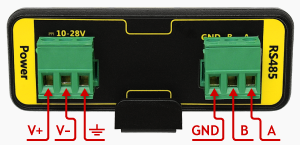

RS485

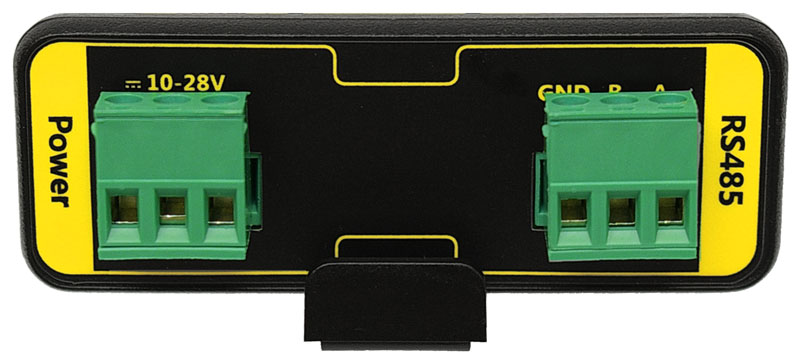

• Signály: Data+, Data- a GND
• Ochrany proti prepätiu.
• Galvanické oddelenie od napájania aj M-Bus linky.

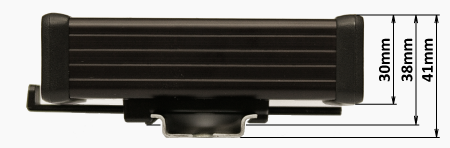

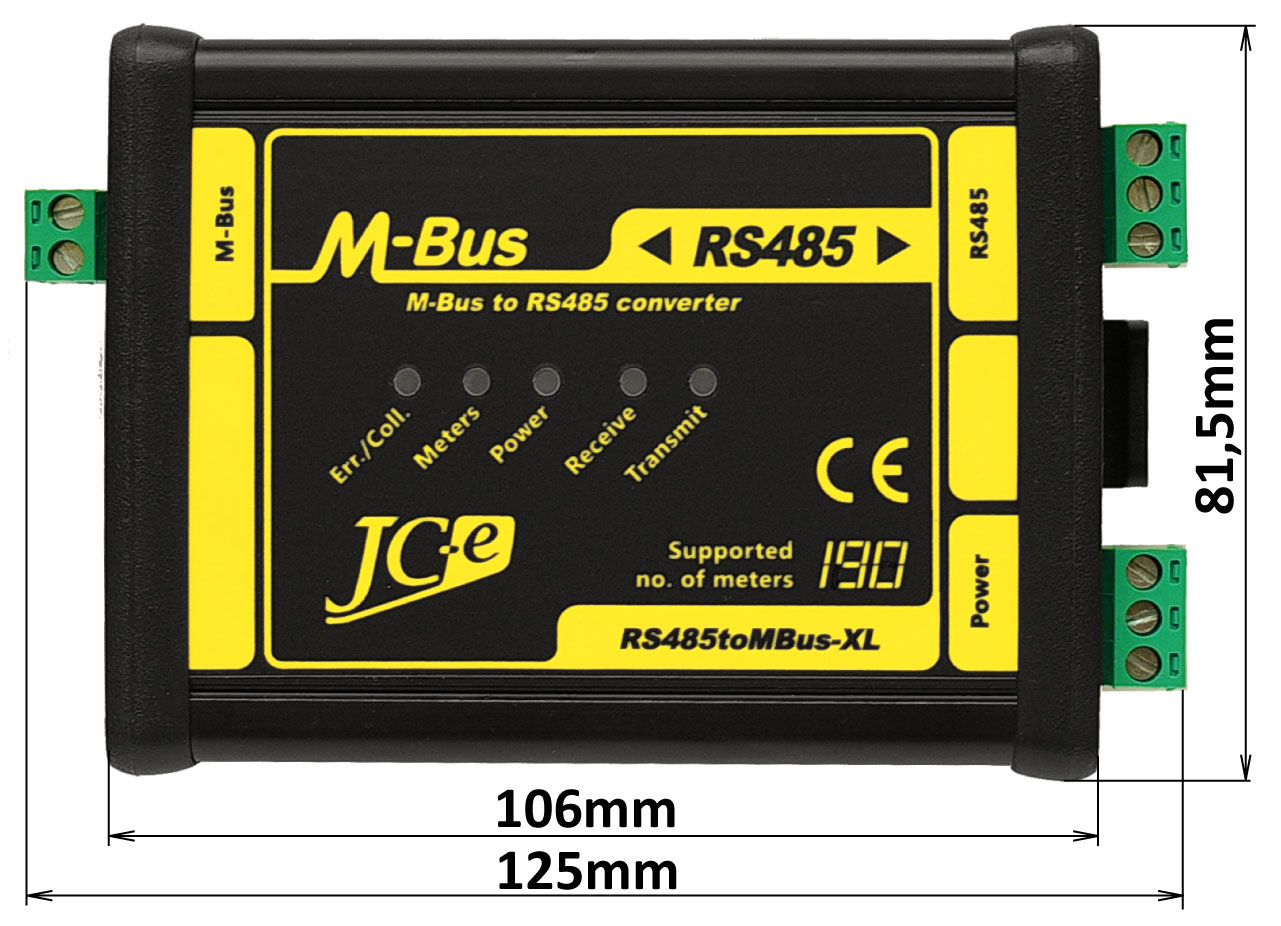

Mechanická konštrukcia

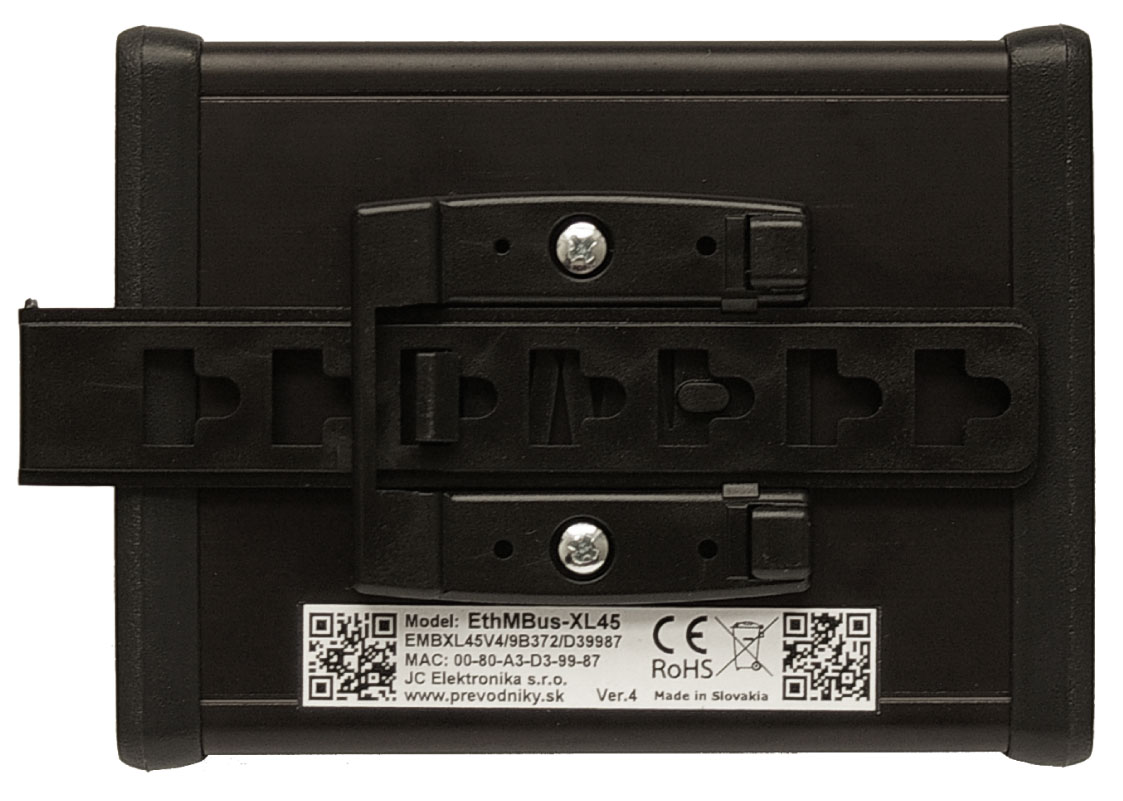

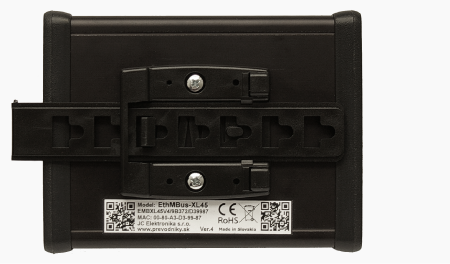

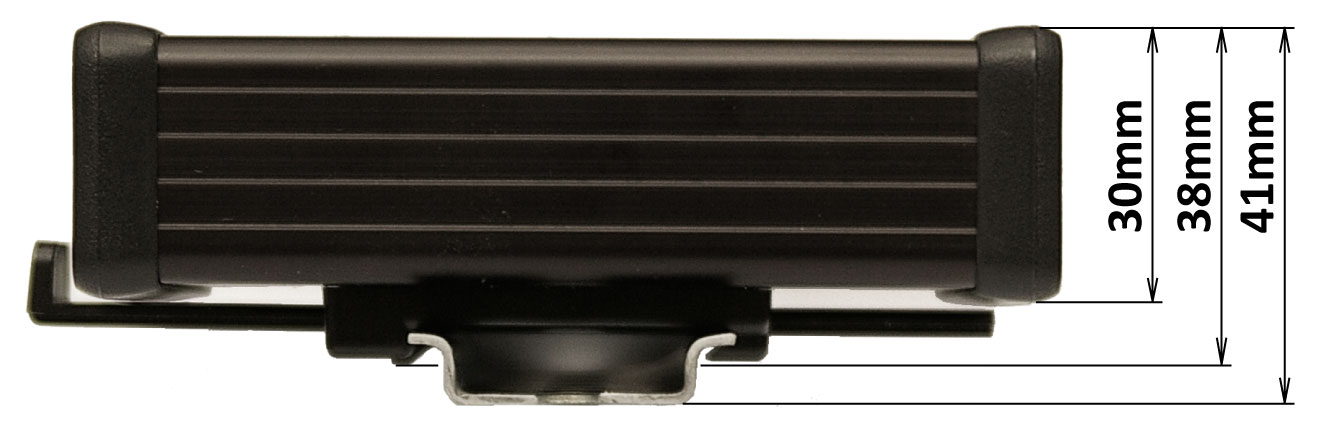

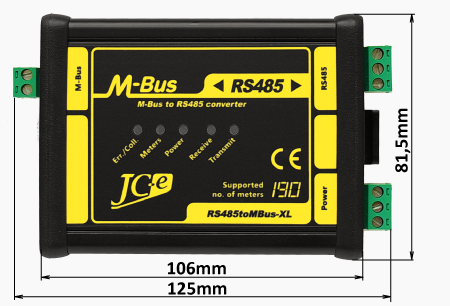

• Hliníková krabička s montážou na 35mm DIN lištu.

• Každý prevodník prechádza počas výroby niekoľkými funkčnými elektrickými testami.
  Po konečnom skompletovaní sa ešte vykonáva záverečný komunikačný test.
• EMC certifikácia v akreditovanom laboratóriu pre priemyselné prostredie.
• Kvalitný návrh a konštrukcia na základe dlhoročných praktických skúseností.
